电控柜的作用：

电控柜是整个污泥脱水机系统的控制中枢，是机器的大脑，完全控制机器的整个电路和调节。

电控柜内的作业请务必在电源切断的状态下进行，以防触电(变频器除外)。

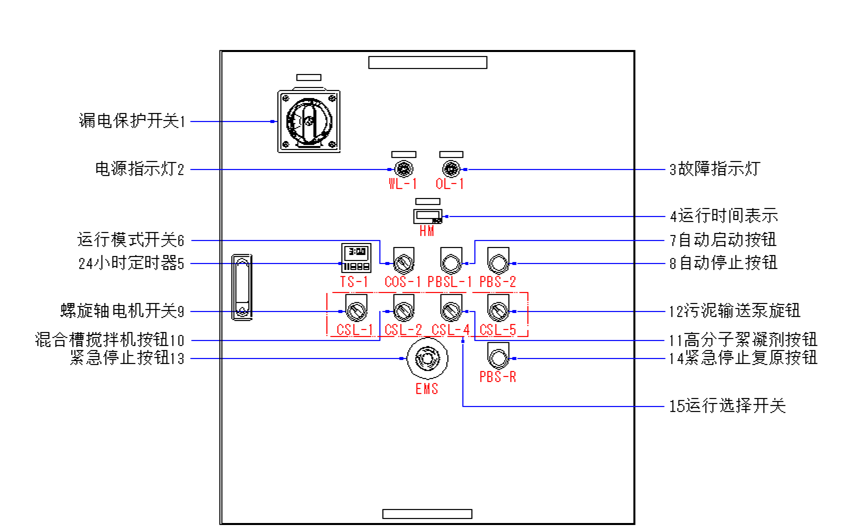

电控柜的控制面板如图：

文字说明：

① 漏电保护开关

在脱水机启动和停止，电控柜打开和关闭的时候使用。

② 电源指示灯 (WL-1)

机器在接通电源的时候，电源指示灯点亮。

总电源的开和关请不要通过电控柜内的主干总电源(ELCB-1)来控制。

③ 故障指示灯 (OL-0)

变频器发生异常或者电机发生过载的时候，故障显示灯就会点亮。

③ 运行时间 (HM)

显示螺旋轴的运行时间。

④ 24小时定时器 (TS-1)

用来调整机器的自动运行时间。

⑥　运行模式开关[手动-停止-自动] (COS-1)

用来设定机器的运行模式。

运行模式有「手动」「停止」「自动」3种模式。

手动：各机器的运行选择开关(⑨～⑫)处于有效状态，各机器能够单独运行。

停止：全部的机器都停止。但是在自动运行停止后，螺旋轴还会按照定时器所设定的停止延长时间继续运行。紧急的情况下，请使用紧急停止按钮(EMS)。

自动：各机器综合控制自动运行。这种情况下，各机器的运行选择开关(⑨～⑫)处于无效状态。

⑦　自动启动按钮 (PBSL-1)

运行模式开关(COS-1)处于「自动」状态时，只要按一下这个按钮，脱水机就开始自动运行。按钮按住时，指示灯点亮。

⑧　自动停止按钮 (PBS-2)

运行模式开关(COS-1)处于「自动」状态时(自动启动按钮(PBSL-1)在被按住时)只要按住这个按钮，自动运行状态就被解除。

运行模式开关(COS-1)处于「手动」状态时，⑨～⑫所标示的按钮有效，各机器能够单独运行。

⑨　螺旋轴开关[开-关] (CSL-1)

运行模式开关(COS-1)处于「手动」状态时，通过这个开关来控制螺旋轴的运行或停止。搭载多根螺旋轴的情况下，这个开关将统一控制所有螺旋轴的运行或停止。

⑩　絮凝混合槽搅拌机开关[开-关] (CLS-2)

运行模式开关(COS-1)处于「手动」状态时，通过这个开关来控制搅拌机的运行或停止。

⑪　高分子絮凝剂加药泵开关[开-关] (CLS-4)

运行模式开关(COS-1)处于「手动」状态时，通过这个开关来控制加药泵的运行或停止。

⑫　污泥输送泵开关 [开-关] (CLS-5)

运行模式开关(COS-1)处于「手动」状态时，通过这个开关来控制污泥输送泵的运行或停止。

⑬　紧急停止按钮 (EMS)

在出现紧急情况时按住这个按钮，脱水机的所有运行将全部停止。

⑭　紧急停止复原按钮 (PBS-R)

紧急停止(紧急停止的按钮被按住)的情况下，按住这个按钮能够复原紧急停止。

请注意：本案例与实物电控柜并非完全一致，请以厂家实际定做及操作说明为准!

电控柜实物拍摄请参考：叠螺机电控柜实拍
